Контактная сеть представляет собой сложный комплекс инженерных сооружений, предназначенных для передачи электрической энергии от тяговых подстанций к электроподвижному составу. Её надёжная работа является непременным условием безопасного и бесперебойного движения поездов на электрифицированных участках железных дорог. Система включает в себя несущие тросы, контактные провода, опорные конструкции, устройства секционирования и компенсации, а также элементы заземления и защиты. Техническое обслуживание и ремонт этого хозяйства регламентируются строгими нормативами и требуют применения специализированных технологий и машин.
Эксплуатация контактной сети происходит в условиях постоянных механических, электрических и климатических воздействий. Колебания температуры, ветровые нагрузки, вибрация от проходящего подвижного состава, электрическая дуга — всё это приводит к естественному износу элементов. Для поддержания сети в исправном состоянии выполняется комплекс планово-предупредительных работ, разделённых по видам, периодичности и технологическим особенностям. Проведение многих операций, особенно в стеснённых условиях или на пересечённой местности, требует привлечения особой техники.
Для точечной замены опор или пролётов в труднодоступных местах, куда крупная техника не может подъехать, идеальным решением становится гусеничный мини-кран "паук". Его высокая проходимость и способность работать на слабых грунтах позволяют проводить работы без масштабной подготовки площадки.
Система технического обслуживания контактной сети
Техническое обслуживание — это комплекс плановых профилактических операций, направленных на предупреждение отказов и преждевременного износа. Оно проводится по заранее утверждённым графикам и включает в себя систематическое наблюдение, проверку и регулировку элементов сети. Основной задачей является обеспечение нормируемых геометрических параметров, таких как высота подвеса провода, его зигзаг и натяжение. Работы выполняются силами дистанций электроснабжения с использованием специального подвижного состава и ручного инструмента.
В состав технического обслуживания входят следующие ключевые виды работ:
- Визуальный осмотр и инструментальная проверка состояния всех элементов сети.
- Регулировка натяжения контактных проводов и несущих тросов.
- Проверка и подтяжка соединений, контактных групп и узлов крепления.
- Диагностика изоляторов, разрядников и заземляющих устройств.
- Очистка изоляторов от загрязнений, особенно в периоды повышенной влажности.
Технологии и оборудование для текущего ремонта
Текущий ремонт направлен на устранение возникающих неисправностей и восстановление работоспособности сети путём замены или ремонта отдельных изношенных элементов. Он выполняется по мере необходимости, но в рамках установленных межремонтных циклов. К таким работам относится замена контактного провода на отдельном участке, ремонт или замена отдельных опор, секционных изоляторов, деталей крепления. Для их проведения используются высокопроизводительные машины и механизмы.
- Вышки-вагоны и автомотрисы: Самоходные единицы, оснащённые подъёмными люльками, которые позволяют ремонтным бригадам безопасно работать с проводами и оборудованием на высоте.
- Установки для мойки изоляторов: Специальные машины, которые под высоким давлением очищают поверхность изоляторов, предотвращая перекрытие и пробой.
- Натяжные устройства: Механизмы, обеспечивающие точное натяжение контактного провода и несущего троса с соблюдением заданного усилия.
- Бурильно-крановые машины: Универсальная техника, используемая для выемки и установки опор, а также для погрузочно-разгрузочных работ.
Капитальный ремонт: комплексное восстановление ресурса
Капитальный ремонт является наиболее масштабным видом восстановительных работ. Его целью является полное или близкое к полному восстановление ресурса контактной сети путём замены изношенных элементов на новые, усиления несущих конструкций и модернизации оборудования. Капремонт выполняется по проектной документации специализированными путеремонтными подразделениями, часто с привлечением сторонних подрядных организаций. В процессе работ может производиться полная замена контактных подвесок, несущих тросов, опор и фундаментов, а также устройств секционирования.
Технология капитального ремонта требует координации действий множества бригад и применения тяжёлой техники. Для демонтажа старых и установки новых металлических или железобетонных опор используются мощные краны на гусеничном или колёсном ходу. Процесс часто ведётся в так называемые «окна» — временные промежутки, когда движение поездов на участке полностью прекращается. Это позволяет работать максимально эффективно и безопасно. Продолжительность «окна» может составлять от нескольких часов до нескольких суток, в зависимости от сложности и объёма работ.
Организация работ и обеспечение безопасности
Все без исключения работы на контактной сети проводятся по нарядам-допускам или распоряжениям, что регламентирует строгий порядок их выполнения. Перед началом работ участок сети обязательно отключается от напряжения, заземляется, а на смежных участках вывешиваются предупреждающие знаки и плакаты. Бригада, выполняющая работы, должна быть укомплектована квалифицированным персоналом, прошедшим специальное обучение и медицинский осмотр. Руководитель работ обязан осуществлять постоянный контроль за соблюдением мер безопасности.
- Обязательное снятие напряжения с ремонтируемого участка и его надёжное заземление.
- Чёткое разделение обязанностей между членами бригады.
- Применение испытанных средств защиты и инструмента с изолирующими рукоятками.
- Обеспечение ограждения места производства работ, особенно если оно находится вблизи действующих путей.
Инновационные технологии в диагностике и ремонте

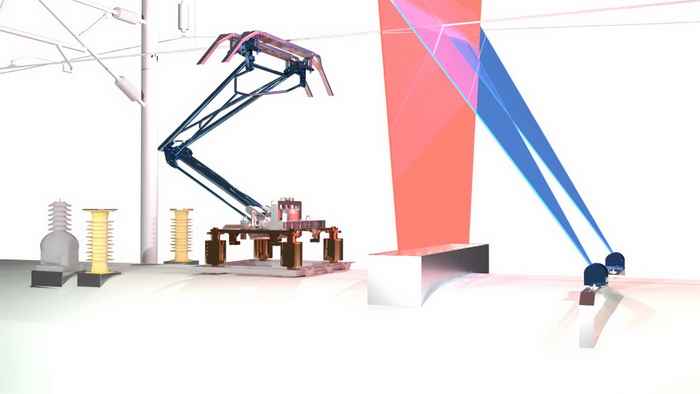

Современное развитие систем электроснабжения тяги связано с внедрением новых технологий, повышающих надёжность и облегчающих труд ремонтного персонала. В области диагностики всё большее распространение получают контактно-измерительные вагоны, которые в процессе движения с высокой скоростью фиксируют геометрическое положение контактного провода, силу нажатия на него токоприёмника и состояние изоляции. Эти данные обрабатываются с помощью вычислительных систем, что позволяет прогнозировать необходимость ремонта.
Техническое обслуживание и ремонт контактной сети — это сложный, многоуровневый процесс, от которого напрямую зависит устойчивость и безопасность железнодорожного сообщения. Он базируется на строгом соблюдении нормативных требований, применении высокоэффективного оборудования и слаженной работе подготовленных специалистов. Совершенствование технологий диагностики и ремонта, включая использование специализированной техники для работы в сложных условиях, позволяет поддерживать инфраструктуру в исправном состоянии, обеспечивая бесперебойную подачу электроэнергии для движения миллионов тонн грузов и пассажиров.
