Железнодорожный путь – это сложная инженерная система, где каждый элемент должен выдерживать колоссальные динамические нагрузки. Подвижной состав создает постоянные удары, вибрацию и температурные деформации, поэтому качество и правильный монтаж крепежных изделий становятся критически важными для безопасности и долговечности инфраструктуры.
Роль крепежа в конструкции пути
- Фиксация рельсов к шпалам, предотвращая поперечные и продольные смещения.
- Передача нагрузки от колес подвижного состава на шпалы и балластный слой.
- Компенсация температурных расширений, особенно в бесстыковых путях.
- Электрическая изоляция (в случае применения специальных скреплений для участков с автоблокировкой).
Поставки крепежа для железных дорог осуществляются строго по ГОСТ и техническим условиям, поскольку даже небольшие отклонения в геометрии или прочности могут привести к расстройству пути и аварийным ситуациям.
Основные типы железнодорожного крепежа

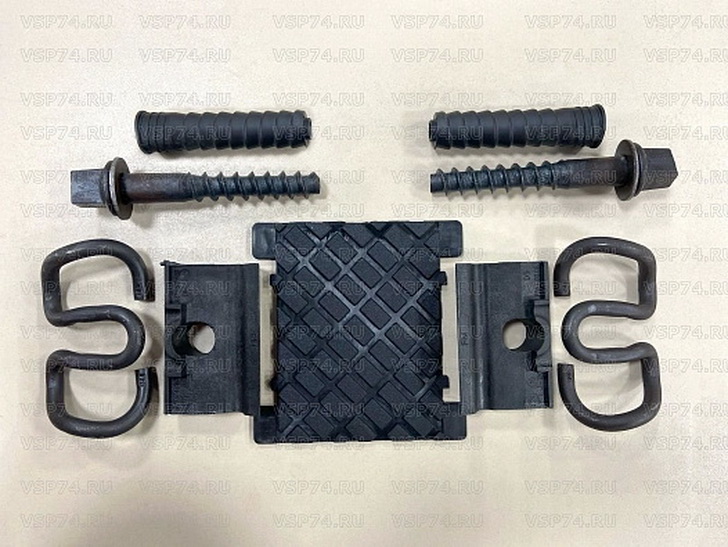

Рельсовые скрепления

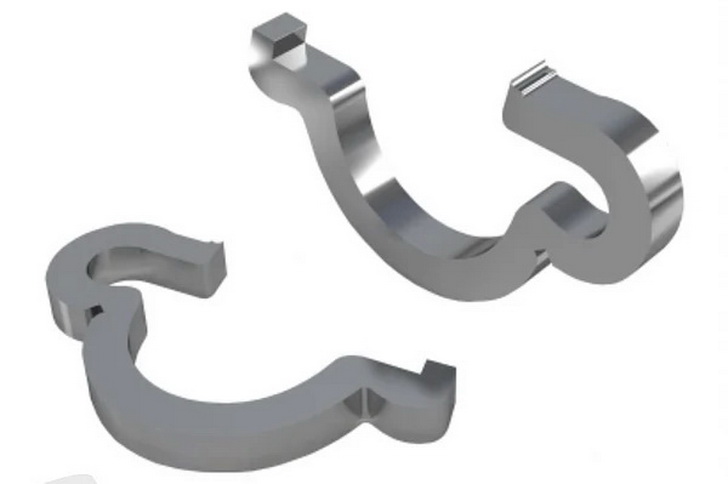

Наиболее распространены клеммно-болтовые соединения (типа ДО, ЖБР), где рельс прижимается к подкладке с помощью клеммы и болта. Такие скрепления обеспечивают жесткую фиксацию, но требуют регулярного контроля затяжки.

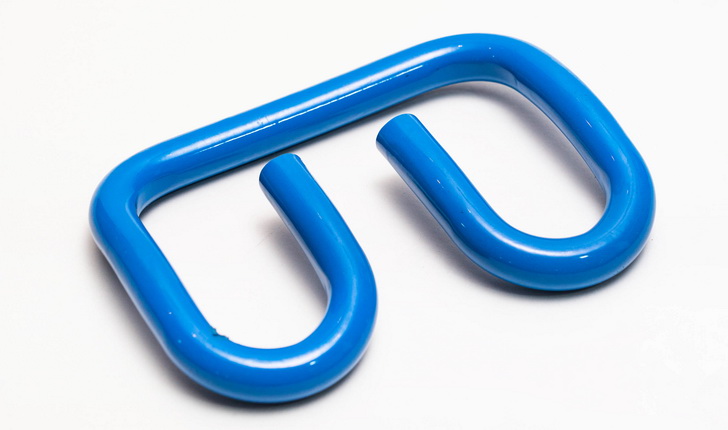

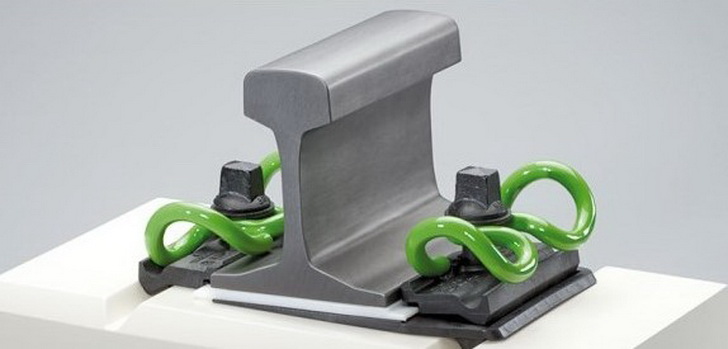

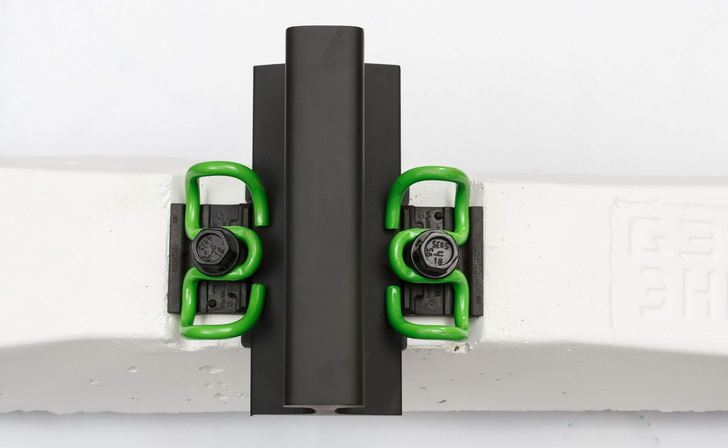

В последние годы все чаще применяются пружинные скрепления (например, Pandrol Fastclip), которые за счет упругой деформации металла гасят вибрации и снижают шум. Они особенно востребованы на скоростных магистралях и в городском транспорте.

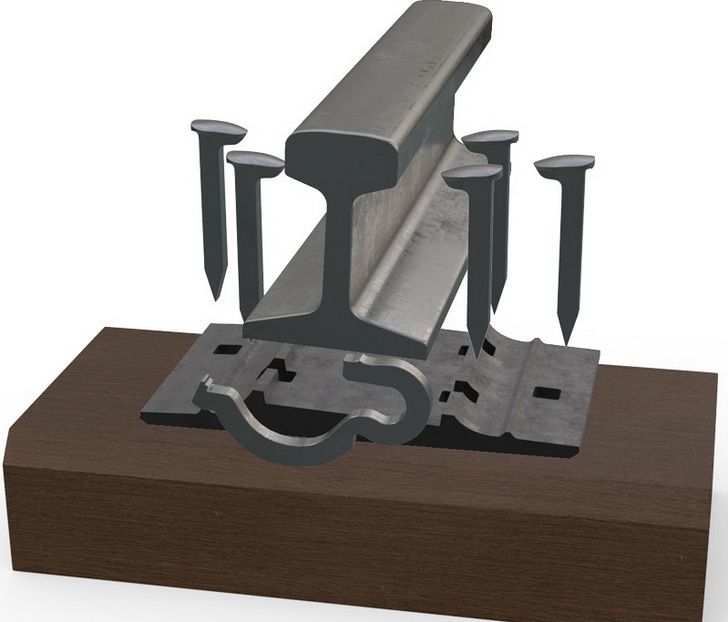

Для деревянных шпал традиционно используются костыли и шурупы, вбиваемые в шпалу под углом. Однако с переходом на бетонные шпалы их применение сокращается.
Соединительные элементы
Рельсы между собой скрепляются стыковыми накладками на болтах. В зонах с электрической изоляцией (например, на перегонах с автоблокировкой) применяются изолирующие стыки, где между накладками и рельсами устанавливаются диэлектрические прокладки.
Вспомогательный крепеж
Противоугоны – металлические клинья, предотвращающие «сползание» рельсов под нагрузкой.

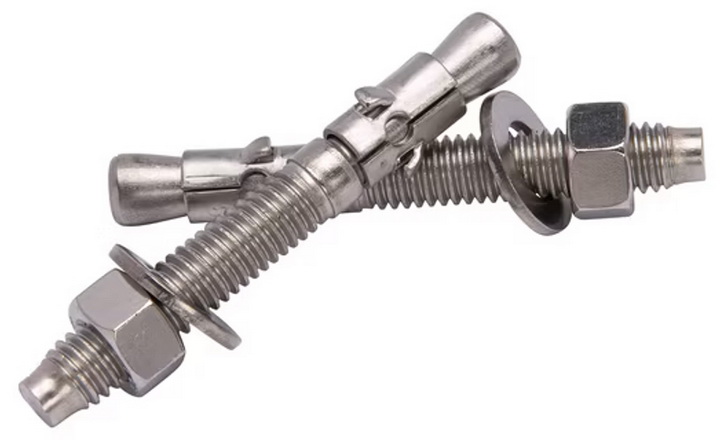

Анкерные болты – для крепления стрелочных переводов и других ответственных узлов.
Рельсовые скобы – временные фиксаторы, используемые при ремонте.
Крепеж железнодорожный отличается высокой коррозионной стойкостью – большинство деталей оцинковываются или изготавливаются из легированных сталей.
Монтаж и эксплуатация
- Момент затяжки болтов строго нормируется (обычно 300–400 Н·м).
- Регулярный осмотр на предмет ослабления соединений из-за вибрации.
- Своевременная замена изношенных элементов (особенно подкладок и изолирующих вставок).
Современные технологии позволяют автоматизировать контроль состояния крепежа – например, с помощью датчиков напряжения или беспилотных дронов, сканирующих путь.
Будущее железнодорожного крепежа
- Композитные материалы (полимерные подкладки, износостойкие вставки) для снижения шума и вибрации.
- «Умные» скрепления с датчиками контроля натяжения.
- Оптимизация конструкций для высокоскоростных магистралей.
Без надежного крепежа невозможно представить безопасную эксплуатацию железных дорог. От качества этих, казалось бы, небольших деталей зависит устойчивость пути, плавность хода поездов и, в конечном итоге, жизни пассажиров. Именно поэтому производители и путейцы уделяют столь пристальное внимание материалам, технологиям монтажа и мониторингу состояния крепежных элементов
